Projeto Boneco do John Locke – LOST – parte 9

Sharing is caring!

A duplicação do boneco do Locke.
Então pessoal, espero que vocês ainda tenham saco para acompanhar o passo-a-passo do boneco da promoção. Nunca apanhei tanto de um modelo para duplicá-lo na vida até chegar no Locke. Mas parece que está dando certo agora apesar dos (vários) contratempos.

O processo de duplicação do boneco é um pouco parecido com o processo de duplicação da base. Só o que difere é que esta é uma fôrma de duas partes. Criar um molde de duas partes é 100% mais difícil que criar um molde aberto, ou de uma parte só, como foi a base.

Para isso é necessário estudar a topologia do boneco antes de sair metendo silicone nele.
O Locke tem uma configuração meio chatinha, que é uma perna meio pra frente e a outra meio pra trás, o tórax torcido pro lado, um braço pra frente em ângulo e o outro dobrado para trás com a faca.
Isso quer dizer que não dá pra duplicar o boneco de uma só vez, como se faz com bonecos de santos. Por que? Porque o braço dá ângulo negativo. O silicone entraria ali de tal forma que ele estouraria o molde e nem um boneco seria criado. A única maneira de tirar uma peça deste tipo é seccionando os braços e talvez uma das pernas. Eu resolvi arriscar e não cortar uma das pernas, em função da dificuldade que estaria envolvida neste processo. Assim, optei por criar um molde maior, mais pesado e mais complicado de fazer. (clique nas imagens para ver maior)

Projeto Boneco do John Locke - LOST - parte 9

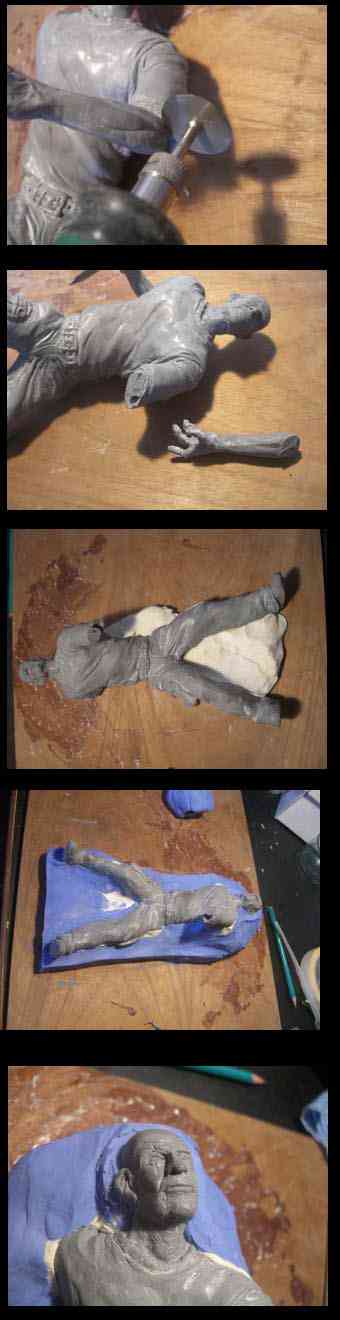

Então peguei minha mini-furadeira e meti um disco de aço para corte nele. Este equipamento permite uma taxa de rotação absurda. taxas de rotação absurdas são especialmente boas para efetuar cortes como se fossem feitos com sabre de luz na peça. Pena que não consegui tirar uma boa foto na hora que o disco pega no esqueleto de metal e saem milhares de faíscas.
Aqui vemos o Locke sem seus braços. Aleijão.

Então o segundo passo é pegar massinha. Muita massinha. Eu começo aplicando massinha ao redor do Locke. E vou com cuidado alisando ela para que ela cubra apenas metade do boneco, deixando a outra metade enterrada num blocão de massinha.
Depois de algum tempo o boneco já está pronto deitadinho numa cama de massinha.

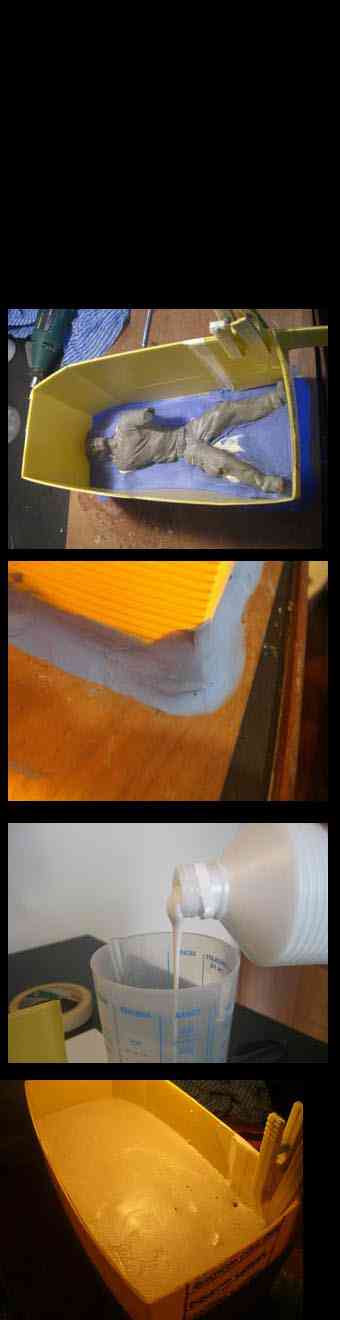

Em seguida, usando ainda a polionda retirado da caixa de arquivo usada, eu construo uma caixa de retensão ao redor da peça. O certo é usar uma caixa de retenção quadrada, deixando uma boa margem ao redor de toda a peça. Este foi um grande erro que eu cometi e me arrependi muito.
A lição é clara:

NÃO FAÇA ECONOMIA PORCA!

Eu aprendi esta lição a duras penas durante a criação do boneco. Como este boneco é do meu pobre bolso, eu acabei tentando fazer uma economia e me achando muito esperto por fazer uma caixa de contenção ao redor da peça, com formato irregular ao invés do clássico (e funcional) box.
Me ferrei de verde e amarelo.

Por que? Porque quando você faz como os gringos, gastando uma boa grana comprando madeirinhas grossas e tal, perfurando elas e aparafusando quatro pedaços em forma de “L “, você constrói uma caixa universal que se adapta a qualquer modelo. Mais que isso, você consegue obter uma caixa estável, que funcionará como caixa de compressão da sua fôrma para a hora que for colocar a resina.
Projeto Boneco do John Locke - LOST - parte 9
Mas até esta parte eu estava bem mais burro do que hoje e então, fiz a caixa como achava que ia gastar menos material ao redor do boneco.
Com massinha eu vedei a caixa de polionda prendendo-a fortemente à base. O bom da polionda é que a massinha gruda superbem nela. Melhor que no MDF, no papelão, etc. Realmente, polionda é uma bom material para formas pequenas e baratas.
Na massinha eu faço uma série de marcas e buracos. Estas marcas irão formar pinos na primeira face de borracha. Esses pinos funcionam travando as faces da forma de modo que elas fiquem precisamente encaixadas. Isso evita SÉRIOS problemas no modelo. ( esta é a parte dois do suplício)
Projeto Boneco do John Locke - LOST - parte 9
Uma coisa que é bom falar aqui é que o boneco tem que ter dois pedaços de massinha em forma de cilindros sob os pés, porque é por ali que mais tarde a resina será derramada.
Projeto Boneco do John Locke - LOST - parte 9
E seguida, misturei o silicone com o catalisador rápido azul da MSFX. O processo é o mesmo da base. Mistura e mexe com uma colher até perder o marmorizado. Ficou homogêneo, já pode aplicar.
Eu derramo lentamente um filete no canto da peça. Não pode derramar direto no boneco, porque aprisionará ar. E ar aprisionado, ferra a cópia do boneco, ok?

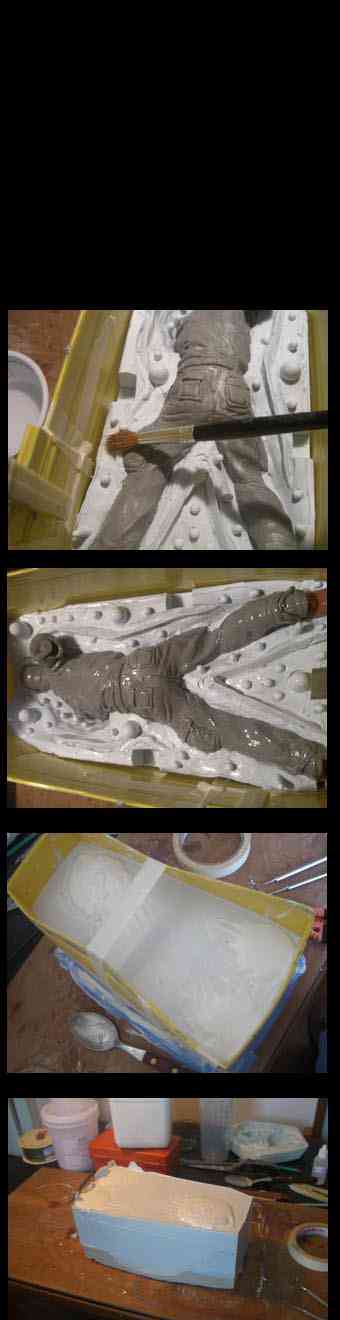

Duas horas e meia depois, o silicone já catalisou e está pronta a metade da fôrma. Eu apliquei uma camada extra de gesso pedra em cima. A finalidade do gesso pedra, era dar uma uniformizada no molde, funcionando como uma espécie de berço. Era só um teste ( eu tenho a escrota mania de resolver fazer experiências em peças que gastam grana) e vi que realmente deu certo. Eu não ia usar o berço nesta peça. Era só pra teste mesmo, já que o silicone endurecia bem rápido.
Então, feito o berço, eu abro a caixa de contenção e o que está ali é um John Locke aleijado enfiado numa maça de borracha coberta com gesso pedra de um lado e de massinha do outro. Eu viro o bloco de cabeça para baixo e ali está a face de massinha. Com uma espátula pequena eu vou retirando lentamente toda a massinha que cobre o boneco, expondo-o à luz novamente.
Quando toda a massinha é retirada, temos meio boneco enfiado no silicone e a outra metade no ar.
Então eu recoloco os cilindros de massinha sob os pés do boneco porque eles tem que gerar uma espécie de tubo de enchimento de resina na fôrma.

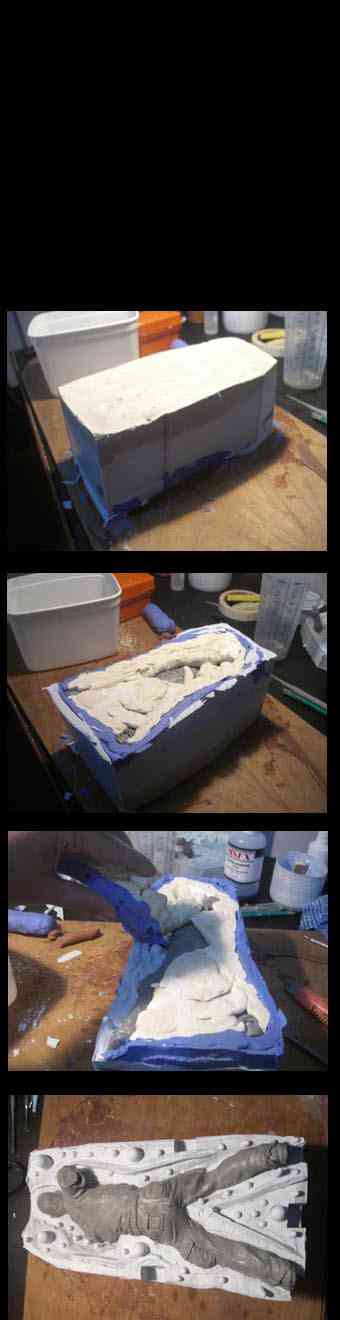

Novamente eu construo a caixa de contenção em volta a peça. Novamente eu vedo a base com massinha pro silicone não vazar por baixo e novamente eu misturo silicone.
Projeto Boneco do John Locke - LOST - parte 9
Feito isso, eu aplico o desmoldante. E é justamente aqui que “A VACA FOI PRO BREJO“.
Tava tudo indo super bem. Fácil até demais. Quando as coisas estiverem fáceis demais, desconfie.

Eu não vi, mas meu desmoldante estava fora da validade e simplesmente funcionou como uma cola ao invés de desmoldar. Isso significa que eu tive o trabalho de cobrir toda a peça com desmoldante e derramei silicone em cima. Quando o silicone endureceu e eu fui abrir a fôrma, cadê que a porra abria? Não só não abriu como COLOU a porra da fôrma toda. Ou seja, perdi a Fôrma. Como eu não tinha muita opção, a solução foi pegar um estilete e cortar com cuidado a metade inteira da forma, para evitar perder as duas metades. ( é nesta parte que você tem que ler aquilo com letras garrafais em vermelho novamente)

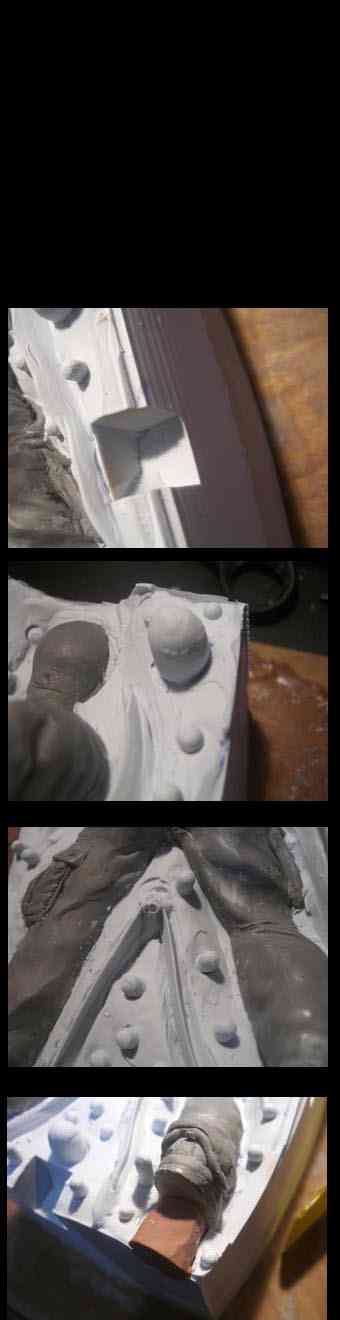

Eu tinha perdido os pinos de travamento da fôrma. A solução foi cortar dentes ao redor da peça, de modo que uma face do molde encaixasse no outro. Isso não funciona bem como os pinos. Mas tendo em vista o prejuízo ferrado que eu levei com o desmoldante, resolvi arriscar. O que eu devia ter feito é voltado à estaca zero e recomeçado TUDO com uma caixa de contenção direito. Mas desobedeci a aparente vontade de Deus e mandei ver comprando mais silicone para derramar novamente na fôrma.
Dessa vez eu apelei e usei uma cera de desmolde nova. Até que isso funcionou legal.
Projeto Boneco do John Locke - LOST - parte 9
Derramei silicone, esperei ele curar e depois de pronto, abri a forma e consegui tirar o boneco. Não ficou lá uma forma apresentável, mas parecia que ia funcionar. É bom contar também quando as coisas não dão certo, porque evita que outros caiam nessas mesmas armadilhas. Alguém sempre tem que meter a cara e se estrepar. E é assim que eu aprendo, por tentativa e erro.

Outra lição que eu aprendi nesta peça é: Evite desmoldante à base de vaselina. Existem ceras especiais para desmolde. Mas realmente a coisa que eu vi que funciona melhor até hoje para desmoldar silicone é CERA POLIFLOR INCOLOR LÍQUIDA. Eu só fui descobrir isso no molde dos braços.

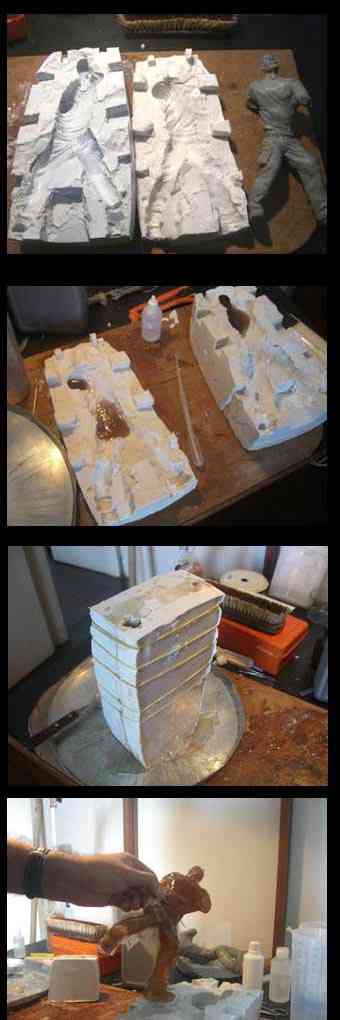

Para testar o molde eu fiz um boneco de teste. O primeiro boneco de um molde é como ter um filho. Dá uma tensão do caramba.
Com o molde aberto, eu coloco um pouco de resina nas partes mais ângulosas, para evitar que ar fique preso ali. As partes mais problemáticas da forma eram os ombros e a cabeça. Por isso eu preenchi com resina essas partes antes de fechar a fôrma.
Depois que endureceu, eu fechei a fôrma e amarrei ela todinha com elásticos. Muitos deles. A Fôrma tem que ficar ABSOLUTAMENTE fechada, porque senão a resina vai escorrer pelas frestas.

Como eu tinha feito uma forma sem os pinos de travamento, acabou que aconteceu isso. Então, eu tive que usar muito mais elásticos para apertar bem a fôrma ao ponto de não deixar a resina vazar.
Depois de 40 minutos mais ou menos eu abro a fôrma e tiro o boneco. Ele sai cheio de rebarbas. Dá a maior depressão ver a CACA que sai. Mas é assim mesmo, pela fôrma vagabunda que eu fiz, e com o tanto de problema que deu, até que saiu legal. Com um alicate de corte eu vou cortando a rebarba. Quando eu tiro toda a rebarba o boneco está preparado para ir para a segunda fase, que é a de acabamento.
No acabamento, eu pego a mini furadeira e coloco umas lixas nela. Com cuidado cirúrgico vou retirando a rebarba e reconstruindo pedaços eventualmente quebrados com massa epoxi.
Depois disso, eu aplico primer automotivo e então o boneco está pronto para a fase de pintura.

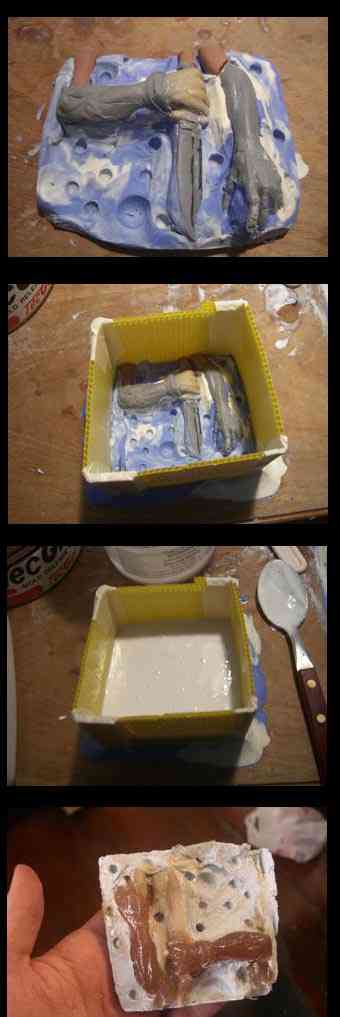

Com a fôrma dos braços é o mesmo procedimento da fôrma do Locke.
Projeto Boneco do John Locke - LOST - parte 9É isso aí. POr enquanto é só. Já já eu posto a continuação do sofrimento, trabalho.
